Automatische, echtzeitnahe Verarbeitung von GPS-Daten

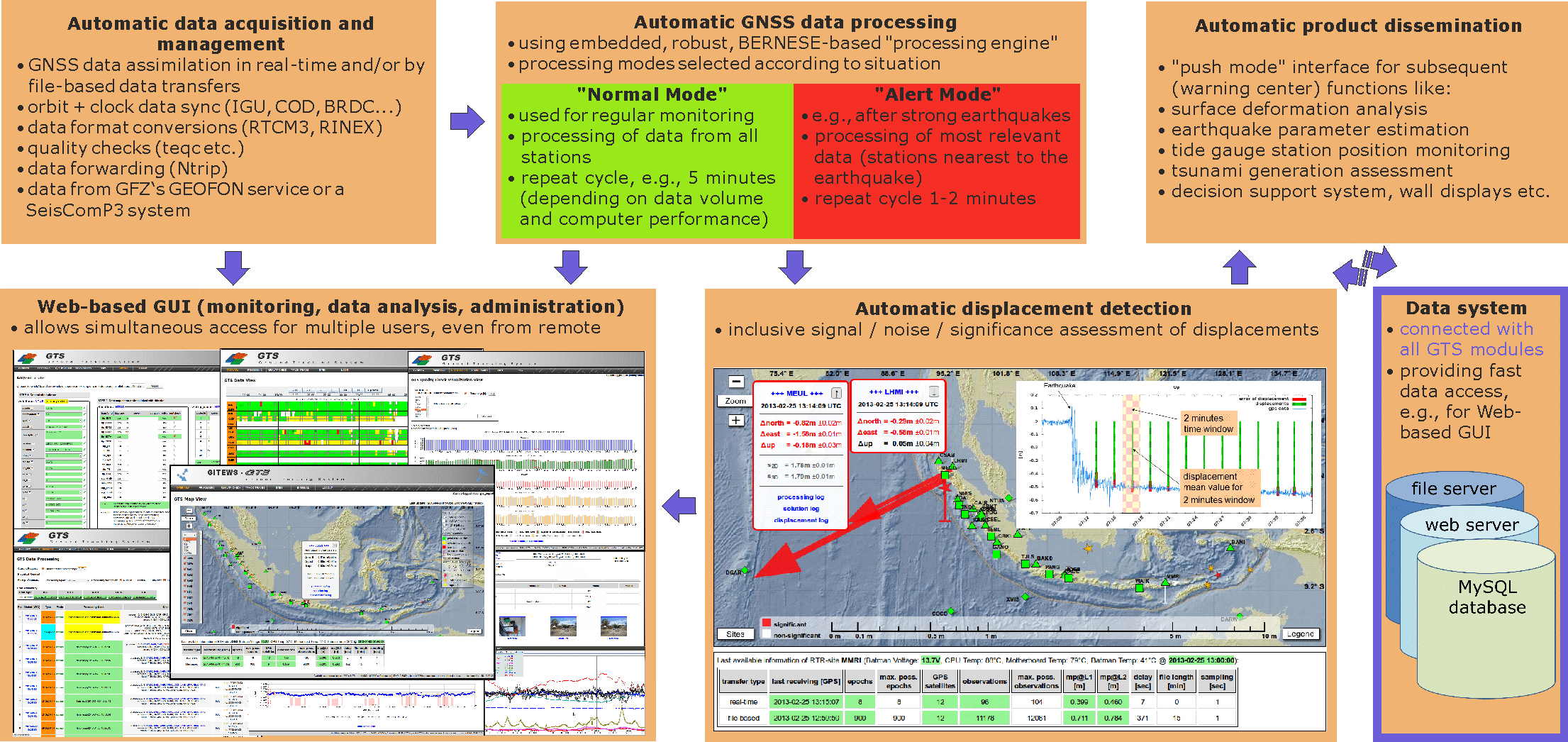

Die Abbildung zeigt ein Blockdiagramm in dem die Komponenten des Systems zur automatischen Verarbeitung von GPS-Daten, inklusive der GTS-Funktion, zur automatischen Bestimmung von Verschiebungsvektoren, dargestellt sind. In den Blöcken werden deren Funktionen aufgelistet. Die Datenflüsse zwischen den Komponenten werden durch Pfeile symbolisiert.
Abbildung 1: Design des Systems zur automatischen Verarbeitung von GPS-Daten (hier dargestellt inklusive der GTS-Funktion, zur automatischen Bestimmung von Verschiebungsvektoren). (C. Falck, GFZ)

Die Verwendung von GNSS-Technologien für Aufgaben in der Frühwarnung erfordert nicht nur den Einsatz qualitativ hochwertiger GNSS-Empfänger und Antennen, sondern auch eine sorgfältige und trotzdem schnelle Datenverarbeitung der GNSS-Rohdaten, die nur durch eine automatische Datenverarbeitung erreichbar ist. Im Rahmen des Projektes GITEWS wurde vom GFZ ein automatisch arbeitendes System zur Verarbeitung von GNSS-Daten für das Indonesische Tsunami Frühwarnzentrum (INATEWS) in Jakarta entwickelt und integriert (Abbildung 1). Dieses System ist dort seit Ende 2008 in Betrieb.

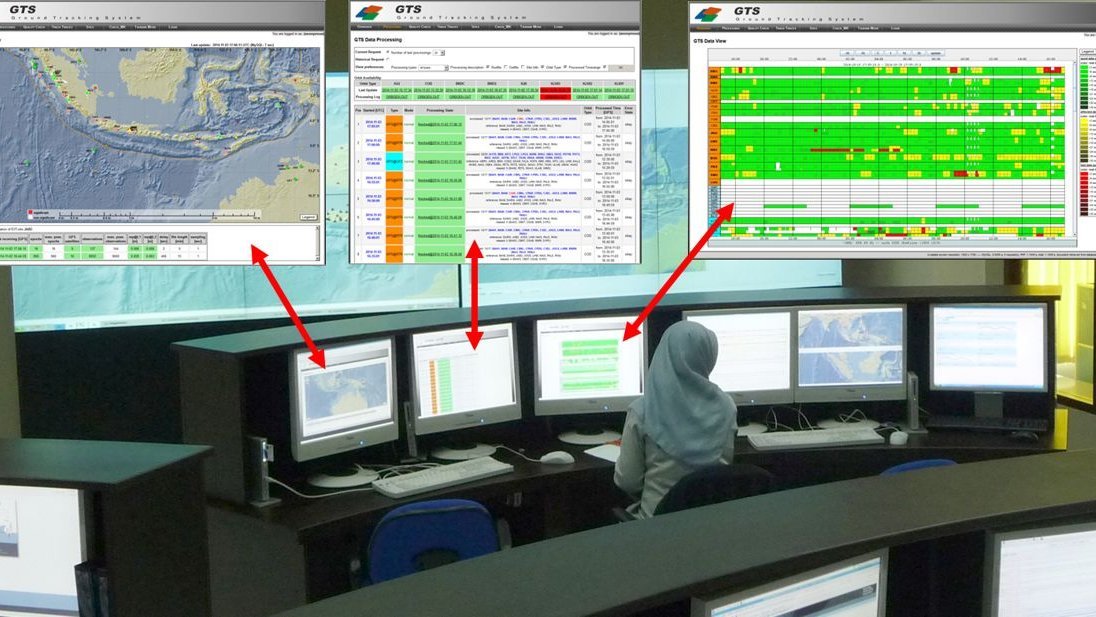

Die Abbildung zeigt den Arbeitsplatz der GPS-Experten am Indonesischen Tsunami Frühwarnzentrum in Jakarta mit als Kollage eingefügten Bildschirminhalten der drei linken, von insgesamt sechs zu sehenden Bildschirmen. Diese zeigen die aktuellen Ergebnisse des Systems zur automatischen Bestimmung von ko-seismischen Bodenbewegungen (Ground Tracking System) auf einer Karte, den Status des automatischen GPS-Datenverarbeitungssystems und die Betriebsbereitschaft der GPS-Stationsnetze in den letzten 24 Stunden, dargestellt durch farblich kodierte Balken.
Abbildung 2: Arbeitsplatz der GPS-Experten am Indonesischen Tsunami Frühwarnzentrum in Jakarta; In diesem Beispiel zeigen die drei linken Bildschirme die aktuellen Ergebnisse des Systems zur automatischen Bestimmung von ko-seismischen Bodenbewegungen (Ground Tracking System), den Status des automatischen GPS-Datenverarbeitungssystems und die Betriebsbereitschaft der GPS-Stationsnetze in den letzten 24 Stunden. (C. Falck, GFZ)

Eine Komponente des neu entwickelten Systems ist die web-basierte, graphische Nutzerschnittstelle (Web-GUI), die eine einfach zu handhabende Überwachung der GNSS-Netzwerke und des automatischen GNSS-Datenverarbeitungssystems selbst ermöglicht. So ist die einwandfreie Funktion aller Komponenten des Systems, gegebenenfalls aber auch eine Einschränkung der Leistungsfähigkeit für das Betriebspersonal des Warnzentrums (Abbildung 2) zu jeder Zeit und an jedem Ort mit Internetzugang erkennbar.

Projektpartner:

  • BMKG (Amt für Meteorologie, Klimatologie und Geophysik, Jakarta, Indonesien)

Projektdauer:

  • 2005 -2011

Finanzierung:

  • Bundesministerium für Bildung und Forschung (BMBF), Förderkennzeichen 03TSU01

Projektbezogene Publikation:

  • Falck, C., Ramatschi, M., Subarya, C., Bartsch, M., Merx, A., Hoeberechts, J., Schmidt, G. (2010): Near real-time GPS applications for tsunami early warning systems. - Natural Hazards and Earth System Sciences (NHESS), 10, 2, 181-189. https://doi.org/10.5194/nhess-10-181-2010
