Bubble & Volcano Lab: GFZ

Ein Versuchslabor für die Untersuchung von (a) Fluiden in hydrothermalen Gebieten und (b) vulkanisch-tektonischen Prozessen.

Wir simulieren Fluide, Gase und Feststoffe in zwei getrennten, aber eng miteinander verbundenen Labors. Zum einen verfügen wir über ein experimentelles Labor zur Untersuchung von Gasblasen in hydrothermalen und vulkanischen Systemen und auf einem Erdbeben-Schütteltisch. Zweitens untersuchen wir die Verformung und Bruchbildung von skalierten analogen Vulkanen und ihren Intrusionen.

Ziel des Bubble & Volcano Lab ist es, die Entwicklung und (Un-)Stabilität von großvolumigen Reservoiren in der Tiefe der Kruste oder des Mantels zu untersuchen. Durch die Untersuchung des Verhaltens und der räumlichen und zeitlichen Veränderungen von Fluid-Gesteins-Systemen in Kombination mit Feldbeobachtungen und Überwachung wollen wir seismische Gefahren, hydrogeologische Auswirkungen und Vulkanausbrüche besser verstehen.

Das Bubble & Volcano Lab zielt auch darauf ab, Deformationen und Verwerfungen im Zusammenhang mit Magmakammern, Intrusionen und Flankeninstabilität zu untersuchen. Wir untersuchen insbesondere die komplexen Wechselwirkungen dieser Prozesse und wenden hochauflösende Computer-Vision-Ansätze für die Subpixel-Analyse an.

Gasblasenlabor: Untersuchung von Blasenprozessen in hydrothermalen und vulkanischen Gebieten

Vulkanische Prozesse sind häufig mit der Migration und Verformung von Flüssigkeitssystemen und deren Wechselwirkung mit dem Wirtsgestein verbunden, einschließlich Bruchbildung, Wachstum von mit Flüssigkeit gefüllten Brüchen und Eindeichung. Die Fluid-Gesteins-Kopplung funktioniert in zwei Richtungen: Einerseits wird davon ausgegangen, dass Veränderungen im Zustand von Fluid-Gesteins-Systemen tektonische Erdbeben fördern oder hemmen, Veränderungen in der Seismizität hervorrufen und die vulkanische Aktivität verändern; andererseits werden Fluidmigration, Gasfreisetzung, Phasenveränderungen und Lagerstättenaufbau durch anthropogene, tektonische und vulkanische Spannungsänderungen gesteuert.

Fotos des Gasblasenlabors und der Schütteltischanlage (Raum H7/120):

Schütteltisch des Bubble Labs. *(T. Walter, GFZ)*

Computervision-Kamera in höchster Qualität. *(T. Walter, GFZ)*

Drucksensoren messen die Veränderungen an den Tanks während der Erdbebensimulationen. *(T. Walter, GFZ)*

Das Blasenlabor ermöglicht Aufnahmen in transparenten und kontrollierten Medien. *(T. Walter, GFZ)*

Experimentelle Ausrüstung für kontrollierte Flüssigkeitsströmungen. *(T. Walter, GFZ)*

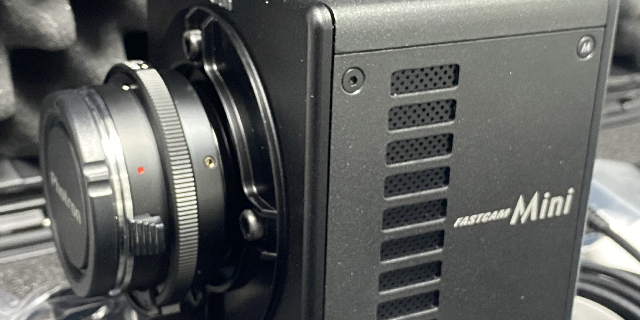

Hochgeschwindigkeitskamera für schnelle Bruch- und Berstprozessstudien. *(T. Walter, GFZ)*

Untersuchung der Nukleation von Blasen in einem Tank. *(T. Walter, GFZ)*

Ein Aufbau vor der Aufzeichnung. *(T. Walter, GFZ)*

Vulkanlabor: Untersuchung vulkantektonischer Prozesse

Wir simulieren Erdbebenbodenbewegungen mit einem Schütteltisch, indem wir echte Erdbebenaufzeichnungen abspielen, verfolgen die Größe und Geschwindigkeit aufsteigender Blasen mit einem Kamerasystem und quantifizieren Transienten mit einer Reihe von Drucksensoren. Mit einem DAVIS-Partikelimage-Velocimetry-System können wir Partikelverschiebungen in flüssigen Materialien verfolgen.

Wir simulieren die Extrusion und Kontraktion vulkanischer Kanäle in granularer und viskoser Rheologie, wobei wir die Extrusion von Lavadomen, den Kollaps der Kanäle und deren Rückzug nachahmen. Wir zeichnen die Sequenz mit Hilfe von DIC-Techniken (Digital Image Correlation) auf, die von Seiten- und Draufsichtkameras stammen.

Fotos des Vulkanlabors und der vulkanotektonischen Versuchsanlagen (Raum H7/109):

Die vulkanotektonischen Rigs ermöglichen die Extrusion von Magmagängen und Deichen in analogen Materialien. Dabei handelt es sich um skalierte granulare und viskose Materialien. Im Vorfeld der Experimente werden materialwissenschaftliche Studien durchgeführt. *(T. Walter, GFZ)*

Verlagerung eines sich ausbreitenden Vulkans. *(T. Walter, GFZ)*

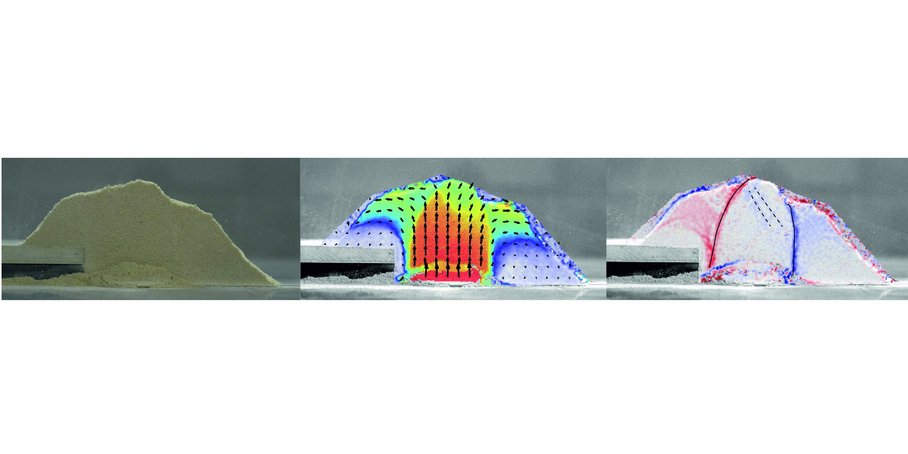

Granularexperimente von Kuppelausstülpungen auf asymmetrischem und gestütztem Untergrund. Mit Hilfe von PIV-Systemen überwachen wir Verformung und Dehnung (Verwerfungen) in hoher Auflösung. *(T. Walter, GFZ)*

Ausgwählte Publikationen relevanter experimenteller Arbeiten zu hydrothermalen und vulkanischen Prozessen:

Hurley, M., N. Oestreicher, A. Shevchenko, G.P. De Pascale, M.T. Gudmundsson, E.A. Gudnason, G.P. Hersir, B.F. De Jarnatt, A. Joachim, J. Ruch, F.L. Bonali, and T.R. Walter, 2025
Fracture dynamics and topographic controls at Mount Thorbjorn during the Svartsengi 2023-2024 volcanic unrest, Iceland.
Journal of Volcanology and Geothermal Research. 466. DOI: 10.1016/j.jvolgeores.2025.108407.

Ai, L., T.R. Walter, F. Aguilera, and G. Ureta, 2025
Photogrammetry and analogue experiments in 3D-printed mold applied to the 2022-2023 lava emplacement at Lascar Volcano in Chile.
Communications Earth & Environment. 6(1). DOI: 10.1038/s43247-025-03011-8.

Myers, A.J., C.E. Harnett, E.P. Holohan, J.G. Ryan, E.U. Zorn, T.R. Walter, and M.J. Heap, 2024
Effects of cohesion and viscosity on lava dome growth following repose.
Journal of Volcanology and Geothermal Research. 455. DOI: 10.1016/j.jvolgeores.2024.108196.

Zorn, E.U., M. Vassileva, T.R. Walter, H. Darmawan, L. Roehler, and F. Amelung, 2023
Interactions of magmatic intrusions with the multiyear flank instability at Anak Krakatau volcano, Indonesia: Insights from InSAR and analogue modeling.
Geology. 51(4): p. 340-344. DOI: 10.1130/G50693.1.

Seropian, G., K. Higginbotham, B.M. Kennedy, L.N. Schaefer, T.R. Walter, and A. Soldati, 2023
The Effect of Mechanical Shaking on the Rising Velocity of Bubbles in High-Viscosity Shear-Thinning Fluids.
Journal of Geophysical Research-Solid Earth. 128(5). DOI: 10.1029/2022JB025741.

Holohan, E.P., S. Poppe, A. Delcamp, P.K. Byrne, T.R. Walter, B.V. de Vries, and M. Kervyn, 2023
Transition from volcano-sagging to volcano-spreading. Earth and Planetary
Science Letters. 604. DOI: 10.1016/J.Epsl.2023.118012.

Walter, T.R., E.U. Zorn, C.E. Harnett, A.V. Shevchenko, A. Belousov, M. Belousova, and M.S. Vassileva, 2022
Influence of conduit and topography complexity on spine extrusion at Shiveluch volcano, Kamchatka.
Communications Earth & Environment. 3(1). DOI: 10.1038/s43247-022-00491-w.

Zorn, E.U., T.R. Walter, M.J. Heap, and U. Kueppers, 2020
Insights into lava dome and spine extrusion using analogue sandbox experiments.
Earth and Planetary Science Letters. 551. DOI: 10.1016/J.Epsl.2020.116571.

Namiki, A., E. Rivalta, H. Woith, T. Willey, S. Parolai, and T.R. Walter, 2019
Volcanic activities triggered or inhibited by resonance of volcanic edifices to large earthquakes.
Geology. 47(1): p. 67-70. DOI: 10.1130/G45323.1.

Gaete, A., J.L. Kavanagh, E. Rivalta, S.H. Hazim, T.R. Walter, and D.J.C. Dennis, 2019
The impact of unloading stresses on post-caldera magma intrusions.
Earth and Planetary Science Letters. 508: p. 109-121. DOI: 10.1016/j.epsl.2018.12.016.

Maccaferri, F., N. Richter, and T.R. Walter, 2017
The effect of giant lateral collapses on magma pathways and the location of volcanism. Nature Communications. 8. DOI: 10.1038/S41467-017-01256-2.

Dalfsen, E.D., N. Richter, G. Gonzalez, and T.R. Walter, 2017
Geomorphology and structural development of the nested summit crater of Lascar Volcano studied with Terrestrial Laser Scanner data and analogue modelling.
Journal of Volcanology and Geothermal Research. 329: p. 1-12. DOI: 10.1016/j.jvolgeores.2016.09.018

Namiki, A., Rivalta, E., Woith, H. & Walter, T.R. (2016):
Sloshing of a bubbly magma reservoir as a mechanism of triggered eruptions.
Journal of Volcanology and Geothermal Research, doi: http://dx.doi.org/10.1016/j.jvolgeores.2016.03.010.

Rivalta, E., Taisne, B., Bunger, A.P., Katz, R.F. (2014).
A review of mechanical models of dike propagation: Schools of thought, results and future directions.
Tectonophysics, 638, 1-42

Woith, H.; Barbosa, S.; Gajewski, C.; Steinitz, G.; Piatibratova, O.; Malik, U.; Zschau, J. (2011):
Periodic and transient radon variations at the Tiberias hot spring, Israel during 2000-2005.
Geochemical Journal, 45, 6, 473-482.

Schöpa, A.; Pantaleo, M.; Walter, T. R. (2011):
Scale-dependent location of hydrothermal vents: Stress field models and infrared field observations.
Journal of Volcanology and Geothermal Research, 203, 3-4, 133-145.

Burchardt, S.; Walter, T. R. (2010):
Propagation, linkage, and interaction of caldera ring-faults: comparison between analogue experiments and caldera collapse at Miyakejima, Japan, in 2000.
Bulletin of Volcanology, 72, 3, 297-308.

Rivalta E., 2010.
Evidence that coupling to magma chambers controls the volume history and velocity of laterally propagating intrusions.
J. Geophys. Res., 115, B07203, doi:10.1029/2009JB006922.

Maccaferri F., Bonafede M. and Rivalta E., 2010.
A numerical model of dyke propagation in layered elastic media
Geophys. J. Int., Vol. 180 N. 3, Pag. 1107 - 1123, doi:10.1111/j.1365-246X.2009.04495.x.

Le Corvec, N.; Walter, T. R. (2009):
Volcano spreading and fault interaction influenced by rift-zone intrusions: Insights from analogue experiments analyzed with digital image correlation.
Journal of Volcanology and Geothermal Research, 183, 3-4, 170-182.

Rivalta, E., and Dahm, T., 2006.
Acceleration of buoyancy-driven fractures and magmatic dikes beneath the free surface Geophys. J. Int., vol. 166, Issue 3, Pag. 1424-1439

Möller, P.; Woith, H.; Dulski, P.; Lüders, V.; Erzinger, J.; Kämpf, H.; Pekdeger, A.; Hansen, B. T.; Lodemann, M.; Banks, D. A. (2005):
Main and trace elements in KTB-VB fluid: composition and hints to its origin.
Geofluids, 5, 1, 28-41.

Wang, R.; Woith, H.; Milkereit, C.; Zschau, J. (2004):
Modelling of hydrogeochemical anomalies induced by distant earthquakes.
Geophysical Journal International, 157, 2, 717-726.

Woith, H., Wang, R.J., Milkereit, C., Zschau, J., Maiwald, U. & Pekdeger, A. (2003):
Heterogeneous response of hydrogeological systems to the Izmit and Duzce (Turkey) earthquakes of 1999
Hydrogeology Journal, 11, 113-121
